Теплый пол DEVI-кабель

devimat™ - тонкий нагревательный кабель, закрепленный на полипропиленовой сетке с клеевой основой, устанавливают в слой плиточной мастики поверх стяжки из ГВЛ-КНАУФ-СУПЕРПОЛ.Это позволяет направить основной тепловой поток на нагрев напольного покрытия. Установленный таким образом devimat™ не увеличивает высоту конструкции и сохраняет структуру пола. При этом проектную высоту пола можно регулировать толщиной подстилающего слоя сухой смеси засыпки.

В качестве напольных покрытий рекомендуется применять материалы с высокой теплопроводностью (керамическая плитка, природный и искусственный камень, линолеум без утепляющей подосновы и т.п.).
Спектр продукции devimat™ позволяет решать большинство задач, связанных с комфортным или полным отоплением с помощью системы "теплый пол".

Программа продукции включает два вида с удельными мощностями 100 и 150 Вт/м². Применяют нагревательный кабель - одножильный DSVF и двухжильный DTVF. Они имеют экранирующую оплетку и фторопластовую внутреннюю изоляцию. По площади установки devimat™ охватывает диапазон от 0,5 до 10 м². Большие площади заполняют несколькими нагревательными секциями devimat™.

deviheat™ - это уникальная обогревательная система, произведенная в Дании, включающая в себя нагревательный кабель, элементы крепления для него и терморегулятор управляющий системой. Гибкость, комфортность, недорогой монтаж и простота установки, ремонтопригодность, максимально эффективное и экономичное использование энергии, экологическая чистота, невидимость и практически полное отсутствие обслуживания выделяют эту систему из всех существующих.

Электрические обогревательные системы предназначены, прежде всего, для компенсации тепловых потерь, присущих каждому помещению. Необходимую мощность системы обогрева можно расчитать исходя из задачи компенсации тепловых потерь. В зависимости от толщины и материала теплоизоляции помещения, теплопотери могут быть уменьшены, что позволяет снизить мощность системы обогрева. Дополнительное снижение ее мощности достигается рациональным расположением источника тепла в помещении. Наиболее интересным в этом случае представляется обогреваемый по всей площади пола, который, при достаточной мощности, исключает применение любых других обогревательных систем.

Традиционные системы отопления создают поток теплого воздуха, который поднимается к потолку, там охлаждается, и затем опускается вниз, создавая сквозняки. Пол остается холодным, температура в комнате ощущается низкой и расходы на отопление растут.

Система deviheat™ распределяет тепло равномерно по поверхности всего пола. Мы

чувствуем себя более комфортно, если температура у наших ног несколько выше, чем температура на уровне головы. По сравнению с традиционной системой отопления, это позволяет уменьшить расход тепла до 20%.

Система deviheat™, благодаря ассортименту оборудования выпускаемого фирмой DEVI, может быть установлена не только в помещении с любой влажностью, но и на улице. Изоляция кабелей DEVI герметична и настолько надежна, что они могут работать даже в воде.

Прежде всего необходимо определить какой вид отопления необходим, полное отопление помещения или комфортный подогрев пола. От этого зависит основные параметры системы:

· установленная удельная мощность Вт/м²;

· тип терморегулятора (управление по температуре воздуха, либо по температуре пола).

Следует помнить, что с помощью терморегулятора средняя тепловая мощность может быть понижена до необходимого уровня, однако увеличить ее сверх установленной нельзя.

Тепловой расчет системы отопления для конкретных условий должны проводить специалисты. Однако, полезно рассмотреть некоторые типичные случаи применения системы.

Комфортный подогрев пола в помещении, находящимся над отапливаемым помещением (этажи со второго и выше либо первые этажи, под которыми находится отапливаемый подвал или технический этаж).

В этом случае требуется минимальная мощность подогрева и минимальная теплоизоляция пола. Рассмотрим, рекомендуемую фирмой KNAUF, конструкцию пола с покрытием керамической плиткой и установленной системой devimat™ мощностью 100 Вт /м².

-толщина слояматериала, -коэффициент теплопроводности.
	, мм	Вт/мК
керамическая плитка	7	1,5
плиточная мастика	5	1,2
основание пола KNAUF	20	0,3
засыпка KNAUF	30	0,119
пароизоляция (полиэтиленовая пленка)
плита перекрытия	220	1,5

Как показывает моделирование потоков, потери тепла вниз составляют при этом 12%. Полезный тепловой поток вверх, равный 88 Вт/м², обеспечивает перепад между температурой поверхности плитки и температурой воздуха 9-10°С. Например, при стандартной температуре +22°С в жилом помещении максимально достижимая температура пола составит +31 - +32°С, что вполне достаточно для теплового комфорта. В этом случае можно обойтись без специальной теплоизоляции. Если в качестве покрытия используются материалы с низкой теплопроводностью, например, паркетная доска, потери тепла вниз возрастут до 25%, а максимальная температура поверхности пола упадет до 30°С.

В таблице приведены данные по тепловым потокам и максимальной температуре поверхности пола для некоторых типовых покрытий. Остальные параметры соответствуют указанным на рисунке выше.

Покрытие пола	Распределение в % тепловых потоков		Максимально достижимая температура пола °С
Покрытие пола	Вверх	Вниз	Максимально достижимая температура пола °С
Керамическая плитка 7мм	88	12	32
Мрамор 20 мм	88	12	32
Виниловая плитка 3 мм	86	14	31
Ламинат 7мм	85	15	31
Паркет 7мм	79	21	30,5
Паркетная доска 20мм	75	25	30
Паркет ламинированный 15 мм	71	29	30

Технические характеристики покрытий приблизительные. Более точные расчет должен основываться на данных, представленных производителем покрытия. Тепловое сопротивление покрытия пола над установленным devimat с кабелями DTVF и DSVF не должно превышать 0,125 м²К/Вт!

Теплый пол над холодным помещением.

График иллюстрирует эту ситуацию. Теплопотери более 100% фактически означают отток тепла из теплого помещения в холодное, несмотря на наличие кабеля. В этом случае необходимо повышать теплоизолирующие свойства перекрытия. Иногда это можно сделать, увеличивая толщину засыпки.

Параметры системы кабельного обогрева и толщины теплоизоляции пола должны рассматриваться в комплексе. Правильный выбор параметров теплоизоляции и мощности кабельной системы позволит оптимизировать затраты на установку и эксплуатацию системыотопления и получить требуемый комфорт.

В последнее время широко используются системы обогрева пола, в которых нагревательный кабель заливается стяжкой толщиной до 5 см. В такой системе нагревательный кабель достаточно быстро прогревает пол, затем кабель отключается и стяжка отдает накопленное тепло за относительно короткое время. Таким образом, система работает циклически с небольшой длительностью цикла. Такие системы принято называть системами прямого действия.

В случае, если толщину стяжки увеличить до 10-15 см, длительность цикла можно увеличить до нескольких часов, что придает системе обогрева новые возможности. Так как нагретая стяжка отдает тепло достаточно долго (на протяжении нескольких часов), можно нагревать ее в наиболее удобное для потребителя время, например, ночью с таким расчетом, чтобы в течение дня пол только отдавал тепло. При наличии ночного тарифа на электроэнергию, такая цикличность работы нагревательного кабеля позволяет заметно снизить затраты на эксплуатацию электронагревательных систем.

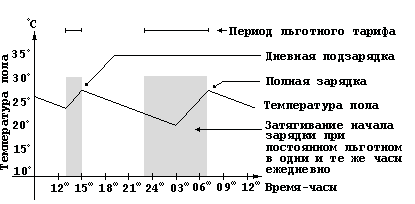

Такие системы принято называть системами аккумуляции тепла. Для управления этими системами фирмой DEVI разработаны и выпускаются терморегуляторы серии devireg™ 750, которые:

· обеспечивают максимальную экономичность систем аккумуляции тепла;

· создают постоянную комфортную температуру в помещении даже при сильных изменениях погодных условий, типичных для весны и осени;

· осуществляют максимальный прогрев пола в конце периода льготного тарифа, что значительно снижает потребление электроэнергии;

· работают в автоматическом режиме по принципу "нечеткой логики", т.е. не требуют ручной регулировки в процессе эксплуатации;

Все системы электрического кабельного обогрева, независимо от назначения, будь то лишь комфортный обогрев или полное отопление помещения, монтируются по одному принципу.

1. Выбирается место установки терморегулятора. Терморегулятор может быть установлен на стене в любом удобном месте на любой высоте. При установке систем обогрева пола в помещениях с повышенной влажностью терморегулятор выносят в сухое помещение. После выбора места установки терморегулятора производится подводка к этому месту электропитания и делается штроба под токоведущий провод нагревательного кабеля и провод термодатчика.

2. На бетонную плиту укладывается теплоизолятор Hanalon, представляющий собой пенопропилен, покрытый с двух сторон фольгой, защищенной тонким слоем полимера. Очень важно, что поверх фольги имеется защитный слой, так как при его отсутствии свободная щелочь, содержащаяся в цементном растворе, в короткий срок "съедает" алюминий.

3. Поверх теплоизолятора укладывается монтажная лента devifast™ с шагом 40-60 см. Она крепится к полу дюбелями, прикрепляя заодно и Hanalon.

4. Далее на пол с расчетным шагом укладывается кабель и закрепляется на ленте имеющимися на ней хомутиками. Шаг хомутиков 25 мм. Шаг витков кабеля рассчитывается по формуле: Т=S^. 100/L,

5. Длина кабеля, электрическое сопротивление и мощность указаны на этикетке, приклеенной к соединительной муфте кабеля, которую перед заливкой раствором надо снять и вклеить в паспорт. Предлагаемая формула и подробные инструкции по установке содержатся в паспорте, прилагаемом к каждому кабелю.

6. В слое теплоизоляции ножом или ножницами прорезаются отверстия размером 3х5 см. Отверстия располагаются в шахматном порядке, расстояние между ними не более 50 см.

7. Для контроля за работой системы в ее состав входит терморегулятор с датчиком. Датчик укладывается в гофрированной трубке диаметром не менее 16 мм между витками кабеля таким образом, чтобы он оказался в открытой петле на 50-100 см.. Конец трубки заглушается во избежание попадания раствора. Гофрированная трубка проходит в штробе до самого терморегулятора. Такая технология укладки датчика позволяет легко заменять его в случае неисправности.

8. Электрический провод от нагревательного кабеля и термодатчика прокладываются в подготовленную заранее канавку и замуровываются.

9. Затем производится заливка слоя бетона или самовыравнивающегося раствора толщиной не менее 30 мм. После застывания стяжки и приобретения ею необходимой прочности (бетон набирает прочность примерно 72 часа) можно начинать укладку напольного покрытия. Особое внимание следует уделить качеству приготовления цементно-песчаной смеси. Для предотвращения образования трещин в бетоне желательно применение строительных волокон Фибрин™. Раствор для заливки должен иметь соответствующую влажность. Периодически необходимо увлажнять поверхность залитой стяжки. При отступлении от данной технологии возможно растрескивание стяжки и разделение ее на отдельные фрагменты.

10. Блок терморегулятора обычно устанавливается после выполнения в помещении всех отделочных работ.

11. Включать систему можно лишь после полного высыхания стяжки, примерно через 30 дней.

При выполнении всех перечисленных требований по укладки кабеля, толщина пола с уложенным на него покрытием, например, кафельной плиткой составляет около 5 см.

DEVI предлагает четыре варианта установки теплого пола:

Кабельную систему теплого пола можно использовать в качестве системы "Полное отопление" или системы "Теплый пол" (системы комфортного подогрева пола). Основное отличие этих систем в значении удельной мощности.

Удельная мощность - это мощностьв ватах, приходящаяся на один квадратный метр площади пола.

В случае полного отопления с помощью теплого пола эта мощность должна компенсировать расчетные теплопотери помещения и обеспечивать необходимую заданную температуру воздуха.

Теплопотери главным образом зависят от климатических условий и качества теплоизоляции здания.

Тепловые расчеты системы отопления для конкретных условий должен проводить специалист. Мы предполагаем, что они рассчитаны и информация о них доступна.

После расчета общей мощности системы отопления, учитывают свободную площадь помещения. Это означает, что площадь, занимаемую стационарными предметами: ванными, унитазами, холодильниками, плитами и т.п., вычитают из общей площади помещения.

Общая установленная мощность теплого пола должна быть увеличина приблизительно на 30% (коэффициент запаса 1,3).

Результат расчетов позволит определить необходимую мощность нагревательного кабеля теплого пола.

Если расчетная устанавливаемая мощность превышает 200 Вт/м², мы рекомендуем использовать дополнительные системы отопления, например, электроконвекторы.

Для систем комфортного подогрева пола может меняться в зависимости от конструкции перекрытий, температурного режима в нижнем помещении, наличия и качества теплоизоляции, особых требований к температуре поверхности пола.

Например, для системы "теплый пол" в квартире типового панельного дома (исключение составляют первые этажи, помещения расположенные над арками и т.п.) значение удельной мощности составляет 100-130 Вт/м² для кухни, коридора, детской, спальни и гостинной, и 140-160 Вт/м² для ванных комнат и санузлов.
